一、基本概述
沉淀池按工藝布置的不同，可分為初次沉淀池和二次沉淀池。初次沉淀池是一級污水處理廠的主體處理構筑物，或作為二級污水處理廠的預處理構筑物設在生物處理構筑物的前面。處理的對象是懸浮物質（英文縮寫為SS，約可去除55-80％以上），同時可去除部分BOD（約占總BOD的20%~30%，主要是懸浮性BOD)，可改善生物處理構筑物的運行條件并降低其BOD負荷。初次沉淀池中沉淀的物質稱為初次沉淀污泥，二次沉淀池設在生物處理構筑物（活性污泥法或生物膜法）的后面，用于沉淀去除活性污泥或腐殖污泥（指生物膜法脫落的生物膜），它是生物處理系統的重要組成部分。初沉池、生物膜法及其后的二沉池SS總?cè)コ蕿?0%~90%, BOD總?cè)コ蕿?5%~90%；初沉池、活性污泥法及其后的二沉池的總?cè)コ史謩e為70%~90％和65%~95%。 沉淀池按池內水流方向的不同，可分為平流式沉淀池，輻流式沉淀池和豎流式沉淀池。 斜板（管）沉淀池屬于平流式沉淀池，是根據淺池沉淀理論設計出的一種高效組合式沉淀池，也統稱為淺池沉淀池。在沉降區域設置許多密集的斜管或斜板，使水中懸浮雜質在斜板或斜管中進行沉淀，水沿斜板或斜管上升流動，分離出的泥渣在重力作用下沿著斜板（管）向下滑至池底，再集中排出。這種沉淀池可以提高沉淀效率50～60%，在同一面積上可提高處理能力3～5倍。可根據原廢水的試驗數據來設計不同流量的斜管沉淀器，使用時一般都要投加凝聚劑。 斜管沉淀凈水法是在泥渣懸浮層上方按裝傾角60度的斜管組件，使原水中的懸浮物、固體物等經投加混凝劑后形成的絮體礬花，在斜管底部表面積聚成薄泥層，依靠重力作用滑回泥渣懸浮層，繼而沉入集泥斗，由排泥管排入污泥池另行處理或綜合利用，上清液逐漸上升至集水管排出，可直接排放或回用。 現階段，斜板（管）沉淀池已經廣泛應用于污水處理系統的前段，作為預處理設施使用，以減少后續工藝的負荷。
二、設備特點
1、結構簡單、無易損件、經久耐用、減少維修；
2、運行穩定、容易操作；
3、動力少、節約能源；
4、占地省、投資少、見效快、效率高；
5、停留時間短，沉淀效果高，處理效率高，曝氣強度低，節約占地，不需污泥回流。
三、使用范圍
1、電鍍廢水中含多種金屬離子的混合廢水、鉻、銅、鐵、鋅、鎳等去除率均在90%以上，一般電鍍廢水經處理后均可達到排放標準；
2、煤礦、選礦廢水可使?jié)岫仍?00-1500毫克/升降至5毫克/升；
3、印染、漂染等廢水色度去除率70-90%，COD去除50-70%；
4、制革、食品等行業廢水大量有機質的去除，COD去除率50-80%，雜質固體去除率90%以上；
5、化工廢水的COD去除率60-70%，色度去除60-90%，懸浮物達排放標準。
四、結構簡介
1、斜管、斜板材料：玻璃鋼（FRP）、聚氯乙烯（PVC）、聚乙烯（PE）、聚丙烯（PP）；
2、斜管斷面一般為正六邊形，斜板斷面可為平行板，亦可為正弦波形板；
3、斜管（板）頂部以上清水區高度為1.0-1.5m，底部以下配水區高度不小于1.0-1.5m。機械排泥時，配水區高度應大于1.6m，便于安裝和檢修；一體化設備受高度的限值，上清水區高度可減少至0.3-0.5m； 4、斜管（板）中水流的Re數小于500，F(xiàn)r數為10.3-10.5； 5、斜管設計流速為1.0—4.0mm/s，斜板為10-20mm/s。
五、安裝使用
1、斜管安裝時應用膠液或電粘接等方法粘接固定，平行板斜板則用支持架固定，波形斜板用穿心螺桿固定；
2、安裝時傾斜方向不應使水流直沖斜管（板）；
3、定期沖洗，合理管理，降低因生物膜瘋長引起堵塞現象；
4、斜管（板）平面不得承受集中負荷；
5、不得在安裝有斜管（板）區域內使用明火。
六、沉淀原理

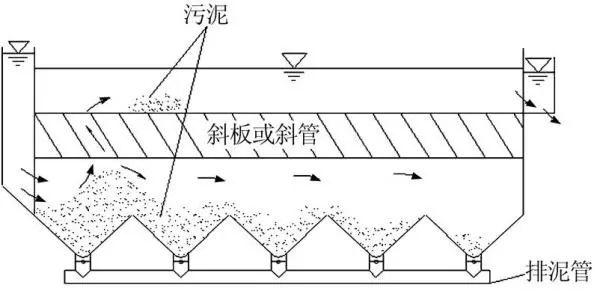

斜板（管）沉淀池，是建立在淺池沉淀原理基礎上的。設有一理想沉淀池，池窖V，表面積A，池長L，寬=B，高=H，處理水量Q，停留時間t，沉降速度Uo。則V=Qt，H=Uot，Q=Uot/H=UoA由淺池沉淀原理可知：沉淀效率僅為沉淀池表面積的函數，而與水深無關。當沉淀池容積為定值時，池子越淺則A值越大，沉淀效率越高。所以，如果將沉淀池按高度分隔為n層，即分隔為n個高度為h=H/n的淺層沉降單元，在Q不變的條件下，顆粒的沉降深度由H減小到H/n，則沉淀池中可被完全除去的顆粒沉速范圍由原來的uUo擴大到uUo/n，沉速uUo的顆粒中能被除去的分率也由u/U0增大到nu/Uo，從而使該沉淀池懸浮顆粒去除率比原來增大了n倍。顯然，分隔的淺層數越多，去除率也相應提高，將這一原理可制成斜板或斜管沉淀池。
斜管沉淀池采用乙丙共聚、玻璃鋼或聚氯乙烯蜂窩斜管，傾角為60度，斜長1m，內切圓直徑為35-80mm不等，根據水質可以改變內切圓直徑，以達到最佳沉淀效果。可根據用戶要求或原廢水的試驗數據來設計加工斜管沉淀器，使用時一般都要投加混凝劑，適用于各類生產生活廢水的治理項目。
|
?
